驱动:压电驱动移动分辨率:步进 40nm移动精度:优于0.lum移动行程:12um安装接口:9.5mm控制方式:软件控制

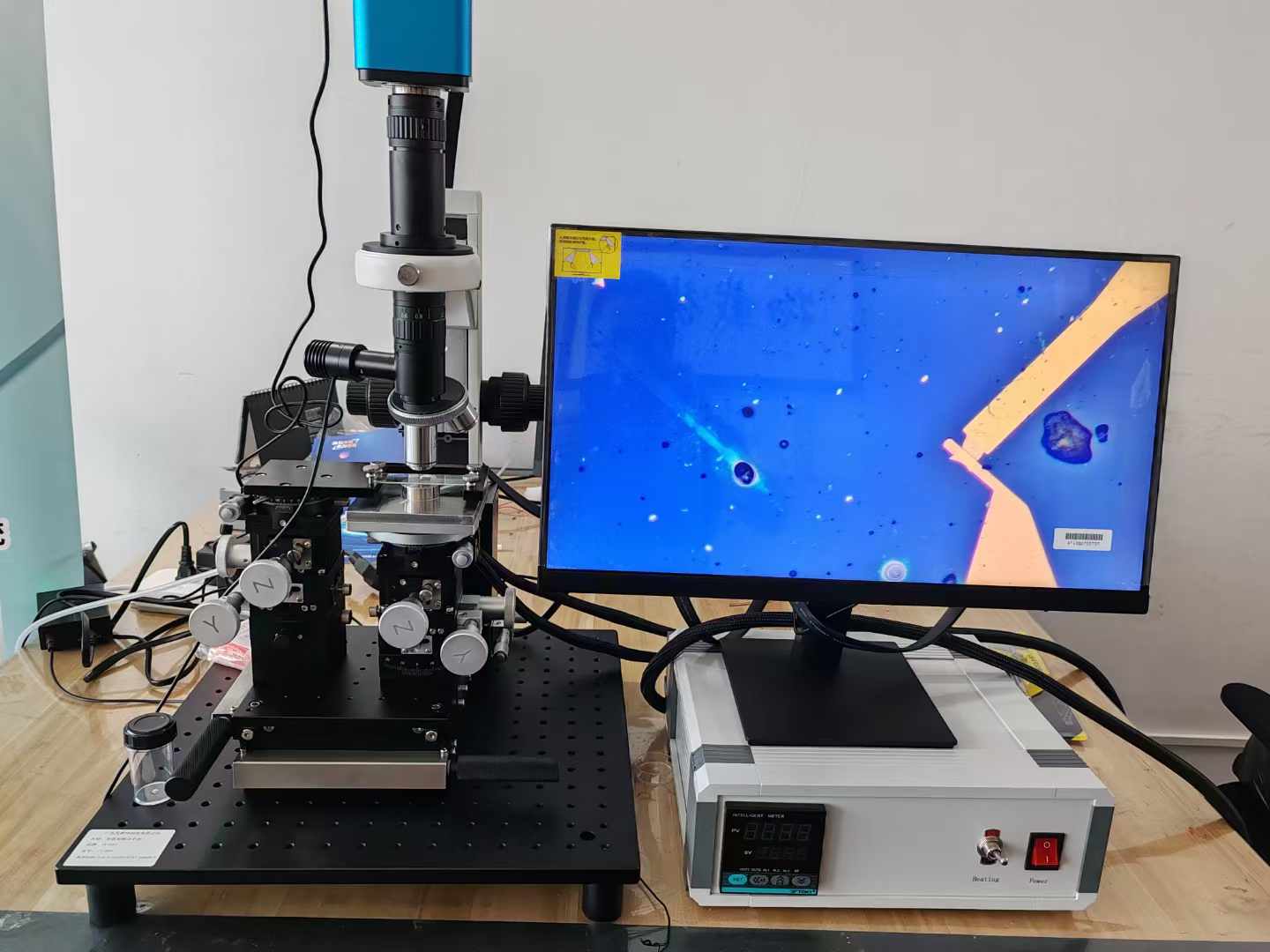

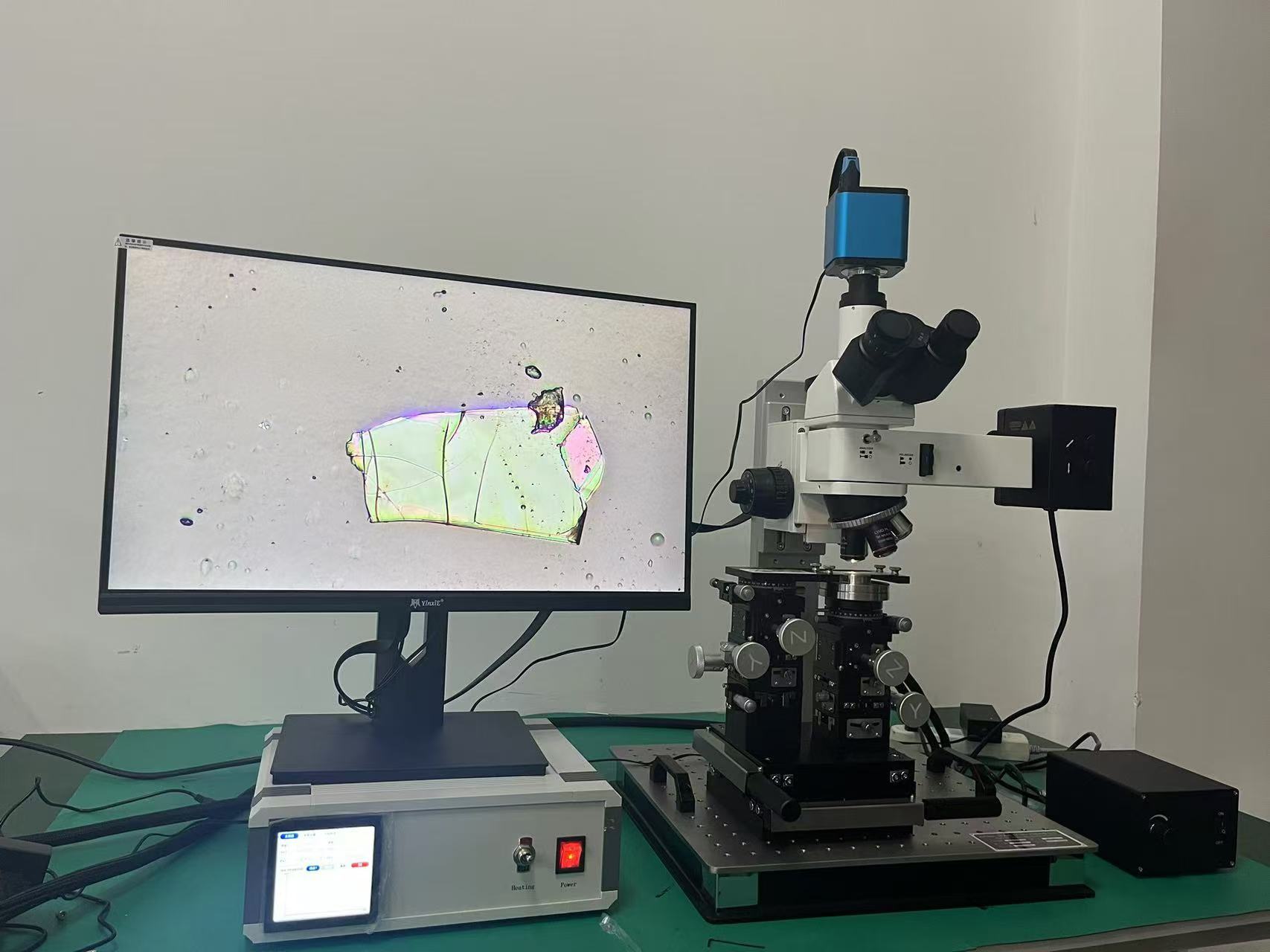

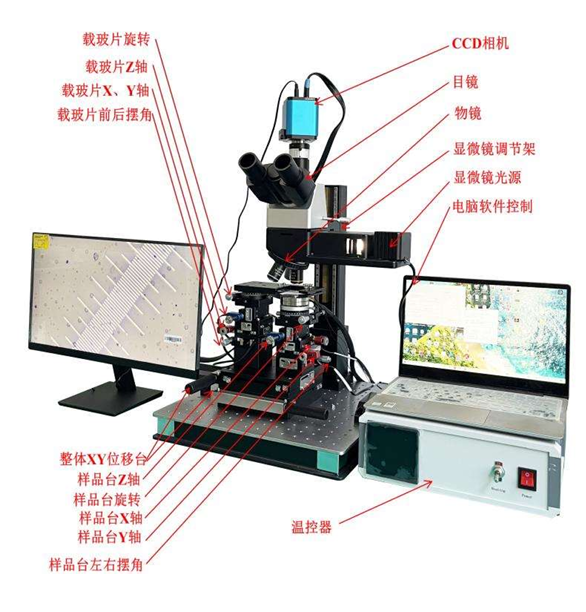

实现高质量二维材料异质结制作，界面无胶转移技术实现不同二维材料薄层堆叠；目前二维材料异质结的广泛研究，通过CVD生长或者机械剥离获得的二维材料尺寸非常微小，造成材料高精度对准转移成为实验技术难点；艾维特电子科技与中科院联合开发的多维度、高精度二维材料异质结转移装置，可以实现高于1微米精度的二维材料转移方法，能够方便快捷实现高质量异质结制作，解决材料转移的难题，方法步骤为：1、将获得的二维材料（通过CVD生长或者机械剥离）转移到柔性衬底PDMS或PVA；2、通过高精度对准装置将柔性衬底上的二维材料转移到目标二维材料，然后将异质结从衬底上剥下。3、将带异质结材料的柔性衬底转移到目标衬底，也可以多次重复过程2获得多层异质结。
实现高质量二维材料异质结制作，界面无胶转移技术实现不同二维材料薄层堆叠；目前二维材料异质结的广泛研究，通过CVD生长或者机械剥离获得的二维材料尺寸非常微小，造成材料高精度对准转移成为实验技术难点；艾维特电子科技与中科院联合开发的多维度、高精度二维材料异质结转移装置，可以实现高于1微米精度的二维材料转移方法，能够方便快捷实现高质量异质结制作，解决材料转移的难题，方法步骤为：1、将获得的二维材料（通过CVD生长或者机械剥离）转移到柔性衬底PDMS或PVA；2、通过高精度对准装置将柔性衬底上的二维材料转移到目标二维材料，然后将异质结从衬底上剥下。3、将带异质结材料的柔性衬底转移到目标衬底，也可以多次重复过程2获得多层异质结。

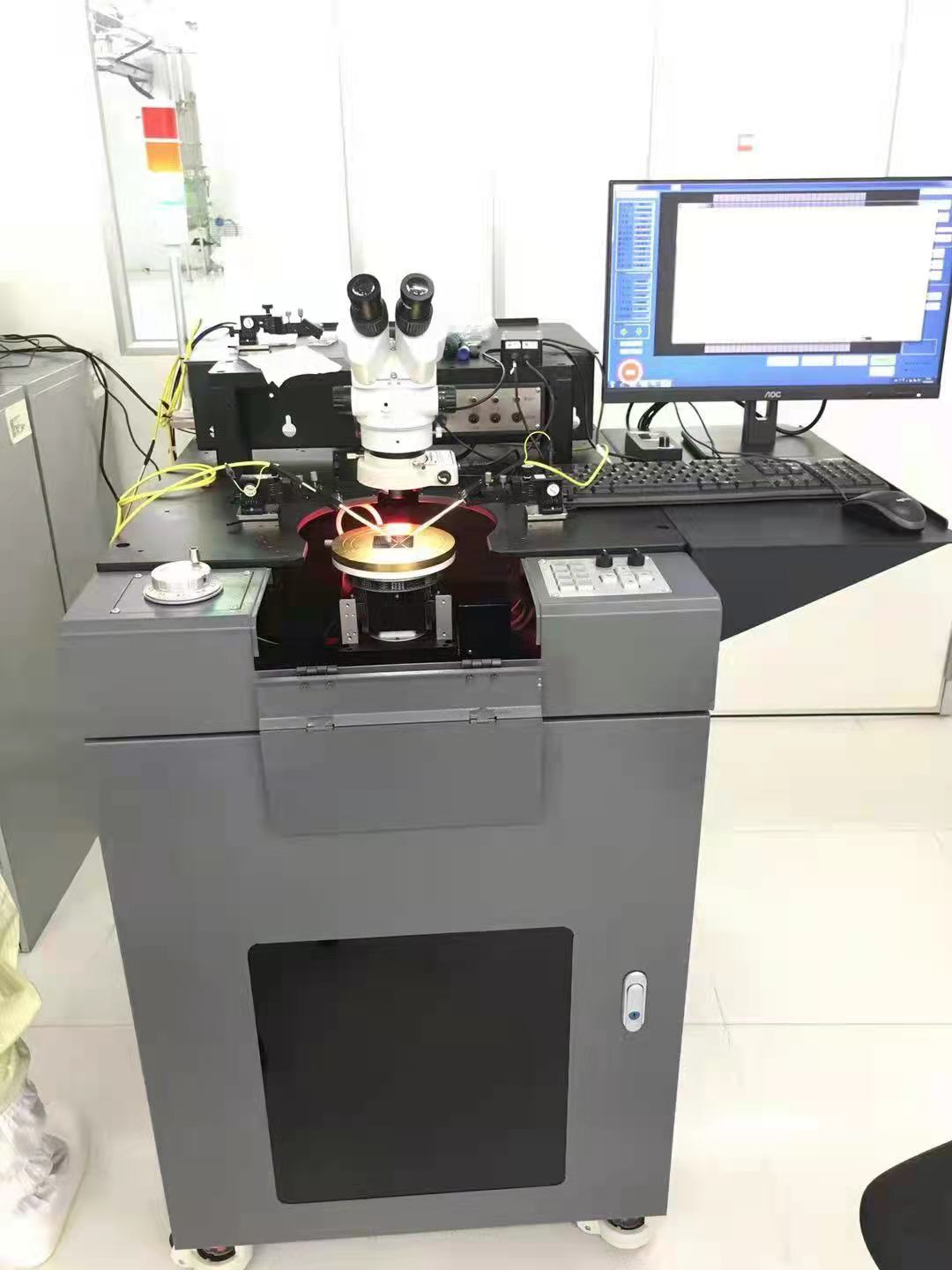

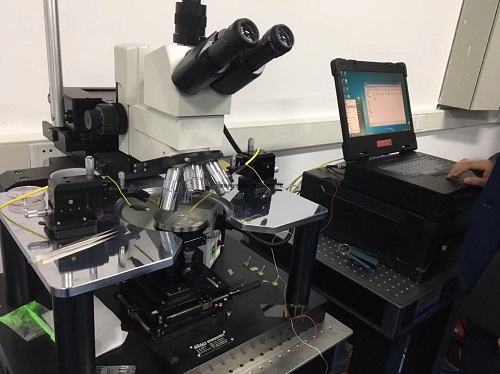

IVTPS-系列探针台是我司一款基于高校教育与实验室而研发的基础型晶圆
测试探针台。其结构紧凑，设计精密，价格实惠，在高等院校 教学和
小型实验室科研过程中得到广泛运用。配合对应的仪器仪表，可以用于
测试各类器件的IV/CV,PIV,光电信号等。也可以放置于手套箱内，配合
特殊气氛使用。一般适用于学校和工厂小型实验室。
薄膜热电参数测试仪是一台用来测薄膜材料电导率和塞贝克系数的一体化测试设备，设备具有测试便捷、测试范围广、以及智能化数据分析等特点，将薄膜器件的电导率和塞贝克系数测试流程简化到极致，可在高真空环境下实现100K-400K温度区间的塞贝克系数和电导率测量。测试系统
微电子打印机是集喷墨打印、点胶、刮涂工艺于一体的柔性器件制备工具，其以新型功能性油墨替代传统颜料油墨，使用喷墨打印技术、点胶工艺、刮涂在各种平整柔性的基底上用增材制造的方式制备出 电路板、全印刷场效应晶体、电阻、电容、电感等基础元器件和全印刷光电传感器、全印刷光致变色传感器、全印刷气体传感器、全印刷温度传感器、全印刷压力传感器全印刷平面式超级电容器、全印刷手写发光柔性屏幕、温致变色器件、有机太阳能电池、全印刷OLE等功能器件。

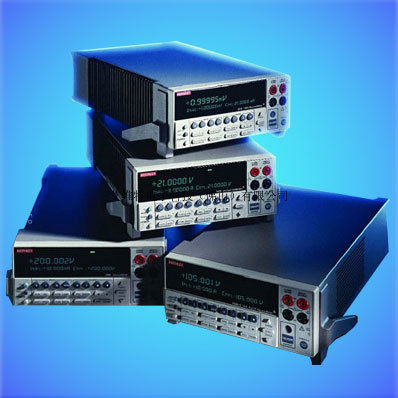

基于美国国家仪器和KEITHLEY数字源表的压电陶瓷测试系统
多路OLED/QLED寿命测试机是由我司自主研发的一套可以测试OLED、QLED、钙钛矿发光、LED等发光器件的寿命系统，基于我公司自主研发的八通道高精密可程控电源模块，真实模拟了OLED等发光器件的老化过程。每个测试通道可独立控制、独立采集、独立显示，避免了每个通道之间的干扰，所有模块都具备高精准、高稳定性的特点，真实意义上实现了OLED/QLED等发光器件寿命的长时间及大规模测试，完全可以满足高校研发及企业产线上的需求。另外，寿命测试设备可搭配烘箱、恒温恒湿箱等，模拟在恶劣环境条件下做测试
| 公司动态
华南理工大学从我公司采购的172nm光刻机顺利通过验收 华南师范大学华南先进光电子研究院从我公司采购的172nm真空紫外光刻机正式通过验收。 缺乏整体解决方案：缺乏从传感器、接口适配器、数据采集器到数据采集软件的整体解决方案，用户投入大量的选型、培训、试用等工作后并没有对系统做出整体评价。 为客户定制的IVT-100T2T开尔文测试探针夹具，漏电流精度高达100fA，解决客户在探针台中四探针测试的难点和痛点
|
